Penjelasan Mesin Wire Drawing: Cara Kerjanya, Jenis Apa yang Ada, dan Cara Memilih Yang Tepat

Apa Fungsi Mesin Penari Kawat — dan Mengapa Itu Penting

Mesin penarik kawat mengurangi diameter batang atau kawat logam dengan menariknya melalui serangkaian cetakan yang semakin kecil di bawah tekanan. Outputnya adalah kawat dengan diameter yang presisi, sifat mekanik yang ditingkatkan, dan permukaan akhir yang lebih halus — kualitas yang tidak dapat dicapai secara danal melalui penggulungan atau ekstrusi saja.

Penarikan kawat adalah proses dasar di balik hampir setiap produk kawat dalam manufaktur modern — dari konduktor listrik dan kabel otomotif hingga baja pegas, jahitan bedah, dan kawat piano. Sebuah mesin yang dimulai dengan batang baja 5,5 mm dapat memperkecilnya menjadi 0,1 mm atau lebih halus melalui lintasan gambar yang berurutan, masing-masing menghilangkan persentase luas penampang yang terkendali.

Memilih yang benar mesin menggambar kawat — baik untuk tembaga, aluminium, baja, atau paduan khusus — bergantung pada pemahaman mekanisme proses, konfigurasi mesin, desain cetakan, persyaratan pelumasan, dan spesifikasi kawat akhir yang dibutuhkan aplikasi Anda. Panduan ini mencakup masing-masing area tersebut dengan kekhususan yang diperlukan untuk membuat keputusan peralatan yang tepat.

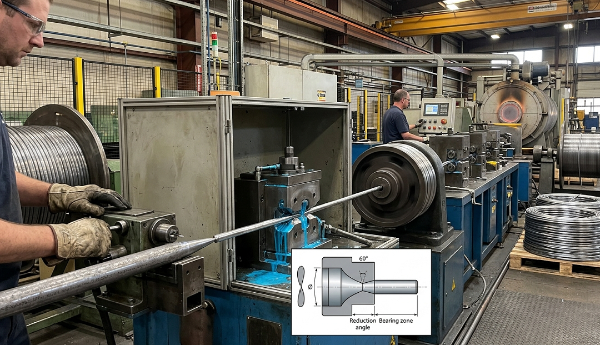

Proses Menggambar Kawat: Langkah demi Langkah

Proses menggambar mengikuti logika mekanis yang konsisten, apa pun materi yang digambar. Memahami setiap tahap membantu mendiagnosis masalah dan mengoptimalkan kualitas keluaran.

1. Menunjuk: Ujung depan batang dibuat meruncing — baik dengan cara diayunkan, digulung, atau digerinda — sehingga dapat dimasukkan melalui bukaan cetakan dan dicengkeram oleh penggulung atau balok gambar.
2. Entri mati: Kawat runcing memasuki bel cetakan (kerucut masuk), yang mengarahkannya ke sudut pendekatan di mana deformasi dimulai.
3. Zona reduksi: Kawat dikompresi secara radial saat melewati zona bantalan cetakan. Luas penampang berkurang sedangkan panjang bertambah secara proporsional. Pengurangan per pass biasanya berkisar dari 15% hingga 25% untuk baja dan hingga 30% hingga 35% untuk logam yang lebih lunak seperti tembaga dan aluminium .
4. Zona bantalan: Bagian silinder pendek yang mengontrol diameter akhir dan permukaan akhir.
5. Bantuan punggung: Sedikit lancip pada bagian keluar cetakan yang mencegah kawat mengikat saat keluar.
6. Berliku: Kawat yang ditarik digulung ke penggulung atau gulungan untuk lintasan berikutnya atau pengemasan akhir.

Masing-masing melewati cetakan yang mengeraskan kawat karena deformasi plastis. Untuk material seperti baja karbon tinggi dan baja tahan karat, anil menengah (pelunakan melalui perlakuan panas) mungkin diperlukan setelah beberapa kali lintasan untuk mengembalikan keuletan sebelum penarikan dapat dilanjutkan. Tembaga dan aluminium biasanya memungkinkan reduksi lebih banyak sebelum anil diperlukan.

Jenis Utama Mesin Menggambar Kawat

Mesin penarik kawat dikategorikan terutama berdasarkan jumlah blok penarik (tunggal vs. multi-lintasan), susunan blok tersebut, dan jenis bahan serta pengukur kawat yang sedang diproses. Setiap konfigurasi sesuai dengan skenario produksi yang berbeda.

Mesin Drawing Blok Tunggal (Single-Die).

Konfigurasi paling sederhana: satu dadu, satu penggulung. Batang melewati satu cetakan dan diputar ke drum yang berputar. Mesin blok tunggal digunakan untuk gambar kawat dan batang yang berat — biasanya mereduksi batang dari 5–12 mm menjadi 2–4 mm dalam sekali tarikan. Mereka umum digunakan sebagai tahap pertama dalam garis gambar multi-mesin dan juga digunakan untuk aplikasi khusus yang memerlukan penggantian cetakan secara berkala.

Kecepatan menggambar untuk mesin satu blok yang bekerja dengan batang berat biasanya 1 hingga 5 meter per detik . Keuntungannya adalah kesederhanaan mekanis dan kemudahan pengaturan; batasannya adalah hanya satu pengurangan yang dicapai per lintasan mesin.

Mesin Menggambar Multi-Pass (Terus Menerus).

Mesin multi-pass memasang kawat melalui serangkaian cetakan dan penggulung dalam satu lintasan terus menerus. Setiap penggulung berputar lebih cepat dari yang sebelumnya untuk mengimbangi peningkatan kecepatan dan panjang kawat setelah setiap pengurangan. Mesin-mesin ini adalah alat menggambar kawat — mesin 12-die tunggal dapat mengambil batang 5,5 mm dan menariknya ke bawah 1 mm tanpa henti.

Mesin multi-pass modern untuk kawat tembaga halus dapat mencapai kecepatan keluar melebihi 30 meter per detik , dengan beberapa mesin kawat halus berkecepatan tinggi mencapai 40–50 m/s . Jumlah cetakan pada mesin biasanya berkisar antara 6 hingga 25 tergantung pada ukuran akhir dan material.

Mesin Menggambar Basah

Pada mesin drawing basah, cetakan dan penggulung terendam seluruhnya dalam larutan cairan pelumas-pendingin. Ini adalah konfigurasi standar untuk gambar kawat halus dan ultra-halus — diameter di bawah kira-kira 0,5 mm — jika panas yang dihasilkan pada kecepatan penarikan tinggi akan merusak kawat atau cetakan. Mesin basah dominan dalam produksi kawat magnet, kawat telekomunikasi, dan kawat baja tahan karat halus.

Mesin Menggambar Kering

Mesin gambar kering menggunakan pelumas berbentuk bubuk atau pasta, bukan cairan. Mereka digunakan untuk kawat sedang hingga kasar , khususnya kawat baja dengan ukuran 0,5–5 mm, dengan pelumas kering seperti natrium atau kalsium stearat memberikan pelumasan yang memadai tanpa komplikasi pada sistem cairan. Tali ban baja dan kawat pegas biasanya diproduksi pada peralatan gambar kering.

Mesin Gambar Garis Lurus

Pada mesin garis lurus, kawat bergerak secara horizontal melalui cetakan tanpa melilit penggulung perantara. Hal ini menghilangkan tegangan lentur yang disebabkan oleh penggulungan drum, sehingga mesin garis lurus lebih disukai bahan yang keras, rapuh, atau bernilai tinggi — seperti tungsten, molibdenum, kawat titanium, dan kawat elektroda las — yang kelelahan akibat pembengkokan selama penarikan akan menyebabkan patah.

Spesifikasi Mesin Wire Drawing Dibandingkan Berdasarkan Aplikasi

Dies: Komponen Yang Menentukan Kualitas Kawat

Menggambar dadu adalah inti dari proses tersebut. Geometri cetakan, material, dan penyelesaian permukaan secara langsung menentukan toleransi diameter kawat, kualitas permukaan, dan masa pakai cetakan. Cetakan yang tidak ditentukan dengan baik atau sudah aus akan menghasilkan kawat yang tidak dapat ditoleransi, kasar, atau mudah patah.

Bahan Mati

• Tungsten karbida: Bahan cetakan standar untuk sebagian besar aplikasi baja dan kawat sedang. Ketahanan aus yang sangat baik, hemat biaya, tersedia dalam berbagai tingkatan. Kehidupan pelayanan yang khas menggambar kawat baja karbon: 200–500 kg kawat per cetakan tergantung pada kekerasan dan reduksi kawat.
• Berlian polikristalin (PCD): Digunakan untuk menggambar kawat tembaga dan logam mulia yang halus dan sangat halus. Masa pakai yang jauh lebih lama dibandingkan karbida — sering kali 10–50× lebih lama — membenarkan biaya yang jauh lebih tinggi untuk produksi kawat halus bervolume tinggi.
• Berlian alami: Masih digunakan untuk pengukur kawat terbaik di bawah sekitar 0,05 mm, di mana kesempurnaan kristalografi berlian alami memberikan penyelesaian permukaan dan toleransi dimensi yang tidak dapat ditandingi oleh alternatif sintetis.
• Keramik: Digunakan dalam aplikasi spesifik seperti menggambar baja tahan karat atau titanium di mana reaktivitas kimia antara kawat dan karbida akan menyebabkan percepatan keausan.

Jadwal Sudut dan Reduksi Die

Pendekatan cetakan setengah sudut — sudut antara sumbu cetakan dan zona reduksi meruncing — biasanya berkisar dari 6° hingga 12° untuk sebagian besar aplikasi. Sudut yang lebih kecil mengurangi gaya tarik dan keausan cetakan, tetapi meningkatkan panjang kontak dan gesekan. Sudut yang lebih besar memperpendek kontak namun meningkatkan deformasi berlebihan, yang meningkatkan suhu kawat dan laju pengerasan kerja. Sudut optimal untuk material tertentu dan reduksi ditentukan secara empiris dan merupakan parameter yang dipegang teguh dalam operasi penarikan kawat komersial.

Jadwal reduksi — berapa banyak pengurangan area yang ditetapkan untuk setiap die dalam mesin multi-pass — harus seimbang sehingga tidak ada satu die pun yang kelebihan beban saat mesin beroperasi pada throughput puncak. Pengurangan area yang umum per lintasan adalah 17–22% untuk baja and 20–30% untuk tembaga . Mendorong melampaui ambang batas ini akan meningkatkan frekuensi putusnya kawat dan keausan cetakan secara eksponensial.

Pelumasan: Penting untuk Kinerja Mesin dan Kualitas Kawat

Pelumasan pada gambar kawat memiliki tiga fungsi: mengurangi gesekan antara kawat dan cetakan, menghilangkan panas yang dihasilkan oleh deformasi dan gesekan, dan mencegah pengelasan atau kerusakan antara permukaan kawat dan material cetakan. Pelumasan yang salah adalah penyebab paling umum dari kegagalan cetakan dini, putusnya kawat secara berlebihan, dan kualitas permukaan yang buruk.

• Pelumas kering (bubuk sabun): Natrium stearat dan kalsium stearat adalah pelumas kering yang paling umum digunakan untuk menggambar kawat baja. Kawat tersebut telah dilapisi sebelumnya dengan lapisan pembawa kapur atau boraks yang bereaksi dengan sabun untuk membentuk lapisan sabun seng pada antarmuka cetakan. Efektif untuk kerusakan batang dan kawat sedang tetapi tidak cocok untuk kawat halus.
• Pelumas basah (emulsi dan minyak murni): Emulsi berbahan dasar air yang mengandung aditif pelumas sintetik merupakan standar untuk mesin drawing basah. Konsentrasi biasanya dipertahankan di antara keduanya 3% dan 10% berdasarkan volume , dengan pH dikontrol antara 8,5 dan 9,5 untuk mencegah pertumbuhan bakteri dan korosi. Minyak murni (non-emulsi) digunakan untuk aplikasi baja tahan karat dan paduan khusus tertentu.
• Pelapis logam: Untuk baja karbon sangat tinggi (tali ban, kawat untai PC), batang dilapisi dengan kuningan atau seng dengan cara pelapisan listrik atau pematenan celup panas sebelum gambar. Lapisan logam ini bertindak sebagai pembawa pelumas padat dan dikonsumsi selama menggambar, mengendapkan lapisan tipis pelumas pada antarmuka cetakan.

Faktor Kunci Saat Memilih Mesin Menggambar Kawat

Membeli atau menentukan mesin wire drawing memerlukan penyesuaian beberapa parameter teknis dengan kebutuhan produksi Anda. Berikut adalah faktor-faktor yang paling berdampak terhadap kualitas output, biaya operasional, dan laba atas investasi:

Kisaran Pengukur Bahan dan Kawat

Tentukan kisaran diameter masukan dan keluaran Anda sebelum mengevaluasi mesin apa pun. Mesin yang dioptimalkan untuk penarikan kawat tembaga halus tidak cocok untuk kerusakan batang baja, dan sebaliknya. Jika rangkaian produk Anda mencakup jendela ukuran lebar — misalnya, 5 mm hingga 0,3 mm — Anda mungkin memerlukan dua mesin secara seri, bukan satu unit.

Tenaga Motor dan Gaya Gambar

Gaya tarik sebanding dengan luas penampang kawat, kekuatan luluh material, dan pengurangan luas total per lintasan. Tenaga motor yang terlalu kecil mengakibatkan penarikan terhenti dan putusnya kabel secara berlebihan; ukuran besar hanya membuang-buang modal dan energi. Untuk mesin kawat baja sedang yang memproses kawat 1–3 mm, daya motor terpasang biasanya berkisar antara 15kW hingga 75kW per blok gambar tergantung pada jumlah lintasan dan kecepatan menggambar.

Kontrol Kecepatan dan Sinkronisasi

Pada mesin multi-pass, kecepatan setiap penggulung harus disinkronkan secara tepat untuk menjaga tegangan balik yang benar antar lintasan. Penggunaan mesin modern penggerak frekuensi variabel (VFD) dengan kontrol tegangan loop tertutup pada setiap blok, memungkinkan penyesuaian otomatis terhadap variasi perpanjangan kawat. Mesin yang lebih tua menggunakan rasio kecepatan mekanis yang memerlukan penyetelan manual saat mengubah nilai kawat atau jadwal cetakan.

Kemampuan Annealing Sebaris

Untuk penarikan kawat tembaga dan aluminium, anil inline kontinyu — melewatkan kawat yang sudah jadi melalui zona pemanasan resistif pendek sebelum spul pengambil — mengembalikan keuletan tanpa siklus anil tungku terpisah. Anil inline dapat menghilangkan seluruh langkah pemrosesan yang terpisah , secara signifikan mengurangi waktu tunggu produksi dan biaya energi per kilogram kawat yang diproduksi. Verifikasi apakah kecepatan keluar mesin sesuai dengan waktu tinggal termal yang diperlukan untuk anil yang memadai pada paduan target Anda.

Deteksi Kerusakan dan Restart Otomatis

Putusnya kawat adalah bagian yang tidak dapat dihindari dalam operasi penarikan, terutama pada mesin kawat halus yang bekerja dengan kecepatan tinggi. Dampak biaya dari pemutusan sangat bergantung pada seberapa cepat alat berat berhenti dan seberapa cepat operator dapat memasang kembali benang dan memulai kembali. Mesin modern meliputi detektor kerusakan optik atau berbasis kontak yang menghentikan alat berat dalam waktu milidetik setelah jeda dan, pada beberapa model, dapat memasang kembali benang secara otomatis dan memulai ulang tanpa campur tangan operator. Pada mesin kawat halus berkecepatan tinggi yang berjalan pada kecepatan 40 m/s, pengurangan waktu pemasangan benang ulang dari 15 menit menjadi 2 menit dapat memulihkan ratusan jam produksi setiap tahunnya pada satu mesin.

Masalah Umum Penarikan Kawat dan Akar Penyebabnya

Pengetahuan diagnostik tentang masalah umum menggambar mengurangi waktu henti dan kerusakan. Kebanyakan cacat disebabkan oleh salah satu dari tiga sumber: kondisi cetakan, kegagalan pelumasan, atau inkonsistensi material.

• Kawat yang sering putus: Paling sering disebabkan oleh pengurangan yang berlebihan per lintasan, cetakan yang aus atau retak, pelumasan yang tidak memadai, atau titik keras pada batang masuk karena segregasi atau praktik rolling mill yang tidak tepat. Periksa kondisi die terlebih dahulu, lalu tinjau jadwal reduksi.
• Penilaian permukaan atau garis mati: Menunjukkan keausan cetakan, kontaminasi permukaan cetakan, atau kerusakan pelumas. Ganti cetakan dan siram sistem pelumasan. Pemberian skor yang tidak ditangani akan menyebar ke cetakan hilir dan menurunkan keseluruhan panjang produk.
• Variasi diameter sepanjang kawat: Dapat disebabkan oleh fluktuasi tegangan (periksa kalibrasi VFD dan kondisi permukaan penggulung), zona bantalan yang aus pada cetakan, atau diameter batang masuk yang tidak konsisten.
• Pembangkitan panas yang berlebihan: Menunjukkan ketidakcukupan pelumasan, kecepatan penarikan yang berlebihan dibandingkan kapasitas pendinginan sistem pelumas, atau pengurangan per lintasan yang melebihi toleransi termal material. Suhu kawat tembaga di pintu keluar cetakan umumnya harus tetap di bawah 150°C untuk mencegah oksidasi permukaan.
• Masalah penggulungan atau pengecoran pada kawat spul: Tegangan sisa dari proses penarikan dapat menyebabkan kawat terlepas dari kumparan atau membentuk kumparan yang tidak konsisten. Menyesuaikan tegangan balik pada penggulung akhir atau menambahkan roller pelurus sebelum spul pengambil biasanya mengatasi masalah ini.
