Apa Itu Menggambar Kawat & Cara Kerja Mesin Menggambar Kawat

Apa itu Menggambar Kawat?

Menggambar kawat adalah proses mereduksi batang atau kawat logam menjadi diameter yang lebih kecil dengan menariknya melalui serangkaian cetakan runcing di bawah tekanan. Hasilnya adalah kawat dengan toleransi dimensi yang lebih ketat, permukaan akhir yang lebih baik, dan sifat mekanik yang lebih baik dibandingkan batang aslinya. Proses pengerjaan dingin ini sangat penting dalam pembuatan kawat listrik tembaga, kabel baja, konduktor aluminium, pegas baja tahan karat, dan banyak produk lain yang digunakan di industri konstruksi, otomotif, elektronik, dan telekomunikasi.

Secara praktis, batang baja berdiameter 6,5 mm dapat ditarik ke bawah hingga 0,10 mm melalui lintasan yang berurutan, sehingga mencapai pengurangan luas total melebihi 99%. Proses ini berhasil karena logam bersifat ulet — logam berubah bentuk secara plastis tanpa patah ketika ditarik melalui cetakan pada sudut dan kecepatan yang terkendali.

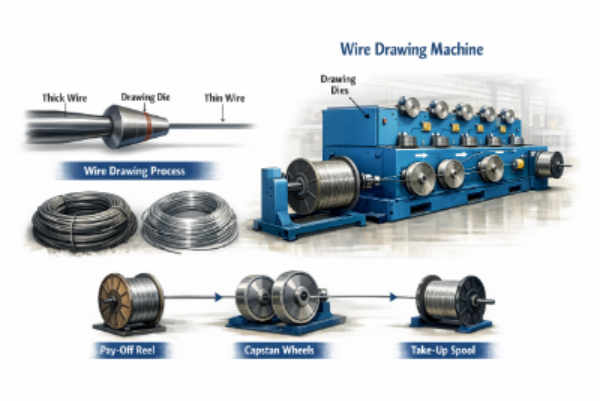

Cara Kerja Proses Menggambar Kawat Langkah demi Langkah

Proses penarikan kawat mengikuti urutan yang ditentukan dengan baik yang mengubah stok batang mentah menjadi kawat jadi dengan spesifikasi yang tepat:

1. Persiapan batang: Batang yang masuk (biasanya 5,5–13 mm) dibersihkan dengan pengawetan asam atau pembersihan kerak mekanis untuk menghilangkan kerak gilingan dan oksida yang dapat merusak cetakan.
2. Menunjuk: Salah satu ujung batang diruncingkan (runcing) sehingga dapat dimasukkan melalui cetakan pertama dan dicengkeram oleh balok gambar.
3. Pelumasan: Kawat melewati kotak pelumas (bubuk sabun kering, emulsi minyak, atau pelumas basah) untuk mengurangi gesekan dan keausan cetakan.
4. Gambar mati: Kawat ditarik melalui cetakan yang diperkeras — biasanya tungsten karbida untuk ukuran berat dan berlian polikristalin (PCD) untuk kawat halus — mengurangi luas penampang sebesar 10–30% per lintasan.
5. Anil menengah (jika diperlukan): Setelah pengerjaan dingin yang signifikan, kawat dilunakkan dalam tungku (600–900°C untuk baja) untuk mengembalikan keuletan sebelum penarikan lebih lanjut.
6. Penggulungan: Kawat yang sudah jadi dililitkan pada kumparan atau gulungan dengan tegangan terkendali untuk pengiriman atau pemrosesan hilir.

Setiap die pass akan mengeraskan logam, sehingga meningkatkan kekuatan tarik. Kawat baja karbon tinggi yang ditarik hingga 2 mm, misalnya, dapat mencapai kekuatan tarik sebesar 1.800–2.200 MPa — jauh lebih tinggi dibandingkan batang canai panas asli yang mencapai 600–900 MPa.

Apa Itu Mesin Menggambar Kawat?

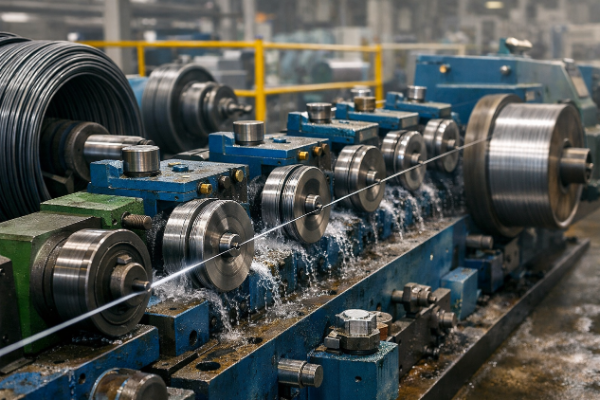

Mesin penarikan kawat adalah peralatan industri yang memekanisasi dan mengotomatiskan proses penarikan, menarik kawat melalui satu atau beberapa cetakan dengan kecepatan terkendali menggunakan penggulung bermotor atau blok gambar. Mesin modern berkisar dari blok banteng mati tunggal yang digunakan untuk pemecahan batang berat hingga mesin penarik kawat halus kontinu 25 mati yang mampu menghasilkan kawat lebih tipis dari rambut manusia dengan kecepatan melebihi 3.000 m/menit.

Mesin penarikan kawat dikategorikan berdasarkan bahan (baja, tembaga, aluminium), kisaran diameter kawat, jumlah lintasan penarikan (cetakan), dan konfigurasi penggerak. Memilih jenis mesin yang tepat secara langsung menentukan produktivitas, kualitas kabel, dan konsumsi energi.

Jenis Utama Mesin Menggambar Kawat

Aplikasi yang berbeda memerlukan konfigurasi mesin yang berbeda. Tabel di bawah ini merangkum jenis-jenis yang paling umum:

Mesin Menggambar Kering vs. Basah

Metode pelumasan membagi mesin menjadi dua kelompok besar. Mesin menggambar kering menggunakan pelumas bubuk (sabun, kapur, boraks) dan merupakan standar untuk kawat baja dengan ketebalan sekitar 0,5 mm. Mesin gambar basah merendam cetakan dan penggulung dalam emulsi minyak-air, memungkinkan penarikan kawat halus dan ultra-halus pada kecepatan sangat tinggi dengan pendinginan dan masa pakai cetakan yang unggul.

Komponen Utama Mesin Menggambar Kawat

Memahami anatomi alat berat membantu operator memecahkan masalah dan mengoptimalkan kinerja:

• Menggambar mati: Perkakas inti — ujung pena (tungsten karbida atau berlian PCD) yang dipasang di selubung baja. Geometri cetakan (sudut pendekatan biasanya 6–15°, panjang bantalan) menentukan kualitas deformasi dan umur cetakan.
• Menggambar penggulung/balok: Drum berputar yang memberikan tegangan untuk menarik kawat melewati cetakan. Diameter dan permukaan akhir mempengaruhi pembungkusan dan selip kawat.
• Tempat pembayaran: Memegang dan mengontrol gulungan umpan, menjaga ketegangan punggung yang benar untuk mencegah kumparan runtuh atau kawat tertekuk saat masuk.
• Sistem pelumasan: Kotak cetakan untuk mesin kering atau tangki emulsi resirkulasi dengan filtrasi untuk mesin basah. Pelumas yang terkontaminasi menyebabkan cacat permukaan dan kawat putus.
• Pengambilan/pengumpul: Gulung kawat jadi ke kumparan atau kumparan dengan tegangan terkendali. Traversing yang presisi memastikan belitan lapisan yang seragam.
• Sistem penggerak: Penggerak frekuensi variabel (VFD) AC memungkinkan kontrol kecepatan penggulung yang tepat dan sinkronisasi kecepatan di beberapa blok gambar, yang penting untuk menghindari kerusakan kabel.
• Sistem pendingin: Penggulung atau penahan cetakan berpendingin air menghilangkan panas yang dihasilkan oleh deformasi dan gesekan, melindungi sifat kawat dan geometri cetakan.

Desain Die Gambar Kawat dan Pengurangan Area

Dadu adalah bahan habis pakai yang paling penting dalam menggambar kawat. Geometrinya mengontrol efisiensi deformasi, kualitas permukaan, dan sifat mekanik kawat.

Zona Mati

Cetakan gambar standar memiliki empat zona berbeda:

• Zona masuk/bel: Memandu kawat ke dalam cetakan tanpa kontak yang tajam.
• Zona pendekatan/reduksi: Permukaan bersudut (biasanya 2α = 12–24° total termasuk sudut untuk baja) tempat terjadinya pengurangan diameter sebenarnya.
• Zona bantalan/tanah: Bagian paralel pendek yang mengukur kawat hingga diameter akhir dan meningkatkan kebulatan. Panjang tipikalnya adalah 25–35% dari diameter keluar.
• Zona bantuan keluar/kembali: Mencegah kawat tergores saat keluar dan memfasilitasi pelepasan lapisan pelumas.

Pengurangan Area per Pass

Pengurangan luas (r) dihitung sebagai: r = (A₀ − A₁) / A₀ × 100% , dimana A₀ adalah penampang masuk dan A₁ adalah penampang keluar. Nilai tipikalnya adalah:

• Tembaga lunak dan aluminium: 20–35% per lintasan
• Baja karbon rendah: 15–25% per lintasan
• Baja karbon tinggi atau baja tahan karat: 10–18% per lintasan
• Kawat ultra-halus (logam mulia): 5–12% per lintasan

Pengurangan per lintasan yang berlebihan meningkatkan risiko cacat ledakan tengah dan putusnya kawat, terutama pada material berkarbon tinggi.

Kecepatan Mesin Drawing Kawat dan Hasil Produksi

Kecepatan alat berat adalah salah satu parameter terpenting yang mempengaruhi produktivitas dan kualitas kawat. Kecepatan menggambar sangat bervariasi tergantung pada bahan dan ukuran kawat:

Mesin berkecepatan tinggi memerlukan pelumasan, pendinginan, dan material die yang canggih secara proporsional untuk menjaga kualitas yang konsisten. Meningkatkan kecepatan hanya sebesar 20% tanpa pendinginan yang memadai dapat meningkatkan suhu cetakan sebesar 80–120°C , mempercepat keausan dengan cepat.

Cacat Penarikan Kawat yang Umum dan Cara Mencegahnya

Bahkan mesin yang dirawat dengan baik pun dapat menghasilkan kabel yang rusak jika parameter proses menyimpang. Mengenali penyebab cacat akan mempercepat tindakan perbaikan:

• Kerusakan kawat: Paling sering disebabkan oleh pengurangan yang berlebihan per lintasan, ukuran cetakan yang aus atau salah, lapisan permukaan pada batang yang masuk, atau pelumasan yang tidak memadai. Tingkat kerusakan di atas 1 kerusakan per ton menandakan adanya masalah sistemik.
• Variasi diameter (ovalitas): Akibat dari zona bantalan cetakan yang aus, tegangan penggulung yang tidak merata, atau getaran. Kawat magnet tembaga dengan ovalitas di atas 0,5% menyebabkan kegagalan isolasi pada motor.
• Goresan dan jahitan permukaan: Disebabkan oleh goresan pada cetakan, pelumas yang terkontaminasi, atau kotoran di dalam kotak cetakan. Penting untuk baja tahan karat dan kawat kelas medis.
• Bagian tengah pecah (Chevron retak): Rekahan internal yang tidak terlihat di permukaan, disebabkan oleh sudut cetakan yang tinggi dan reduksi yang rendah. Sangat berbahaya pada kawat untai beton pratekan.
• Retak tegangan sisa: Pekerjaan dingin yang berlebihan tanpa anil menengah menciptakan tekanan internal yang tinggi yang menyebabkan tertundanya keretakan pada kumparan setelah penarikan.

Bahan Biasa Diolah dengan Mesin Wire Drawing

Mesin penarik kawat memproses logam dengan spektrum luas, masing-masing memiliki tantangan berbeda:

• Baja karbon rendah (≤0,10% C): Digunakan untuk paku, jaring, kawat berduri, dan teknik umum. Daktilitas tinggi memungkinkan pengurangan besar per lintasan.
• Baja karbon tinggi (0,60–0,95% C): Digunakan untuk kawat pegas, manik ban, untaian PC, dan tali. Membutuhkan kontrol yang ketat terhadap pematenan (perlakuan panas) sebelum menggambar untuk mencapai struktur mikro yang dibutuhkan.
• Baja tahan karat: Pekerjaan mengeras dengan sangat cepat; memerlukan anil yang sering dan pelumas khusus (minyak terklorinasi atau lapisan oksalat).
• Paduan tembaga dan tembaga: Kawat tarik non-besi dengan volume tertinggi secara global. Tembaga lunak tidak memerlukan anil interpass untuk reduksi sedang tetapi harus dianil untuk mempertahankan konduktivitas untuk tingkat kelistrikan.
• Aluminium dan paduan aluminium: Digambar untuk saluran listrik overhead (konduktor AAC, AAAC, ACSR) dan kabel bangunan. Kekuatan rendah memerlukan sudut cetakan yang lebih lembut dan kontrol tegangan yang hati-hati.
• Tungsten dan molibdenum: Digambar untuk filamen lampu dan aplikasi suhu tinggi; membutuhkan gambar suhu tinggi dan cetakan berlian.

Memilih Mesin Menggambar Kawat: Faktor Kunci untuk Dievaluasi

Membeli atau menentukan mesin penarikan kawat melibatkan lebih dari sekadar kisaran diameter yang cocok. Evaluasi parameter ini dengan cermat sebelum melakukan:

• Gaya tarik maksimum (kN): Harus melebihi kekuatan luluh penampang kawat pada keluaran cetakan pertama. Mesin berukuran kecil mematahkan kawat atau terhenti karena beban.
• Jumlah undian yang lolos: Semakin banyak lintasan memungkinkan diameter akhir yang lebih halus dan distribusi pekerjaan per cetakan yang lebih baik, namun meningkatkan jejak mesin dan biaya modal.
• Jenis dan kontrol penggerak: Penggerak AC yang dikontrol VFD memberikan peningkatan kecepatan dan sinkronisasi yang mulus. Sistem kopling selip yang lebih lama rentan terhadap lonjakan tegangan yang merusak kabel halus.
• Kapasitas pendinginan: Pastikan pendinginan penggulung dan pendinginan pelumas dapat mempertahankan suhu dalam batas pada kecepatan produksi maksimum.
• Waktu perubahan mati: Pada mesin multi-die yang memproduksi kawat baja 3 mm dengan kecepatan 10 m/s, perubahan die selama 10 menit mewakili kira-kira 6.000 m produksi yang hilang . Pemegang cetakan yang dapat diganti dengan cepat secara signifikan mengurangi waktu henti.
• Otomatisasi dan pemantauan: Mesin modern dilengkapi pengukur diameter laser, sensor tegangan, dan kontrol PLC yang mendeteksi kerusakan dan penyimpangan parameter secara real time, sehingga mengurangi tingkat scrap sebesar 15–30% dibandingkan dengan mesin yang dipantau secara manual.

Penarikan Kawat vs. Proses Pembentukan Logam Lainnya

Menggambar kawat terkadang dikacaukan dengan proses terkait. Memahami perbedaannya memperjelas kapan setiap metode diterapkan:

• Gambar kawat vs. ekstrusi: Dalam ekstrusi, logam didorong melalui cetakan; dalam menggambar, itu ditarik. Menggambar menghasilkan akurasi dimensi dan pengerasan kerja yang lebih baik; ekstrusi lebih disukai untuk paduan non-ulet dan profil berongga.
• Menggambar kawat vs. menggulung: Penggulungan menggunakan kompresi antar gulungan, cocok untuk produk datar dan batang besar. Gambar lebih disukai untuk kawat bundar dengan ketebalan kurang dari 8 mm di mana pengekangan cetakan memastikan kebulatan yang presisi.
• Menggambar kawat vs. swaging: Swaging menggunakan pukulan palu radial untuk mengurangi diameter, lebih disukai untuk produk berbentuk kerucut atau bahan yang sensitif terhadap tegangan tarik selama gambar cetakan.

Untuk memproduksi kawat panjang dengan toleransi diameter yang ketat (±0,005 mm dapat dicapai pada tembaga halus), penarikan kawat melalui cetakan progresif tetap merupakan metode pembentukan dingin yang paling efisien dan hemat biaya.
