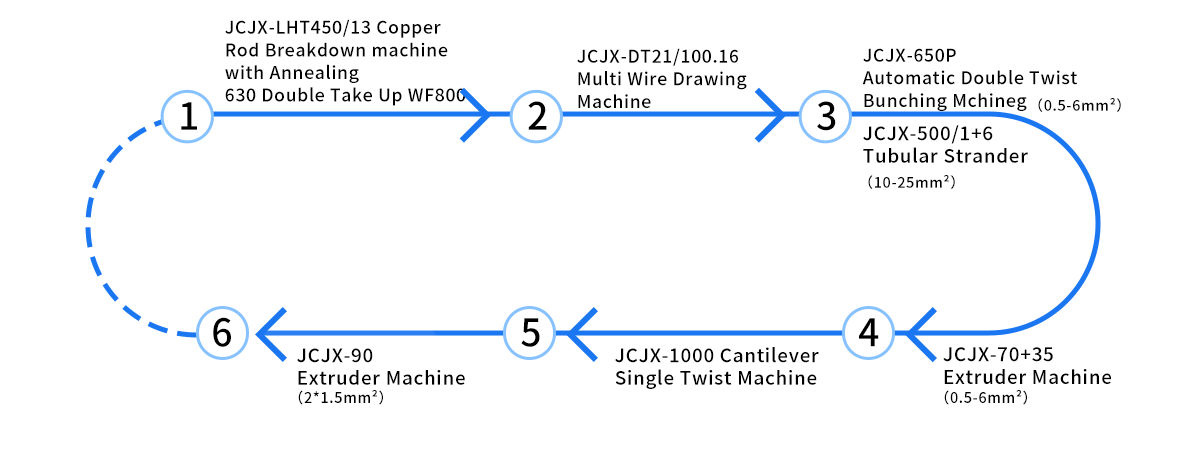

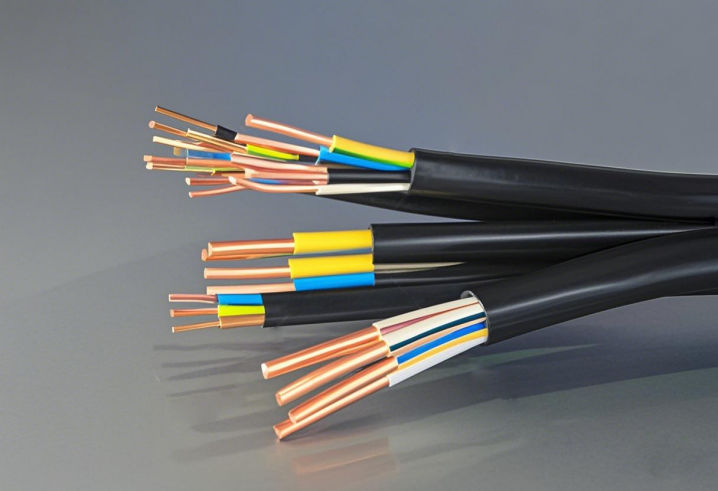

Desain peralatan secara keseluruhan adalah sebagai berikut:
1. Mesin Penghancur Batang Tembaga LHT450/13 Dengan Annealing Gambar dari kawat tembaga 8mm hingga 1,2-3,5mm
2. Mesin Drawing Multi Kawat JCJX-DT21/100.16 Menghasilkan kabel halus 0,15-0,5 mm
3. Mesin Bunching Putar Ganda Otomatis JCJX-650P Memutar 19-84 kabel untuk menghasilkan konduktor pilin lembut berukuran 0,5-6mm²meter persegi
4. Mesin Ekstruder JCJX-70 35 Ekstrusi isolasi untuk kabel persegi 0,5-6
5. Mesin Twist Tunggal JCJX-1000Cantilever Kabel berinsulasi 2-5 inti terdampar
6. Mesin Extruder JCJX-90 Menyediakan selubung pelindung untuk 2-5 kabel inti dan 2 * 1,5 mm2 kabel datar

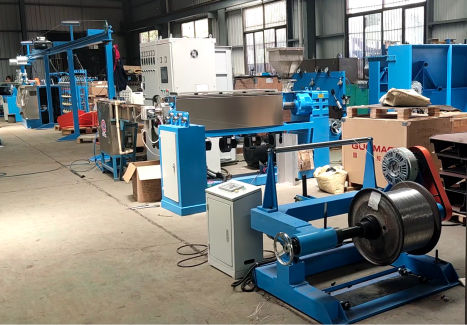

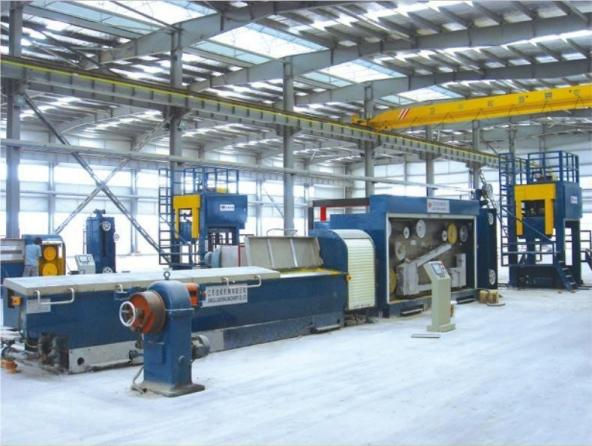

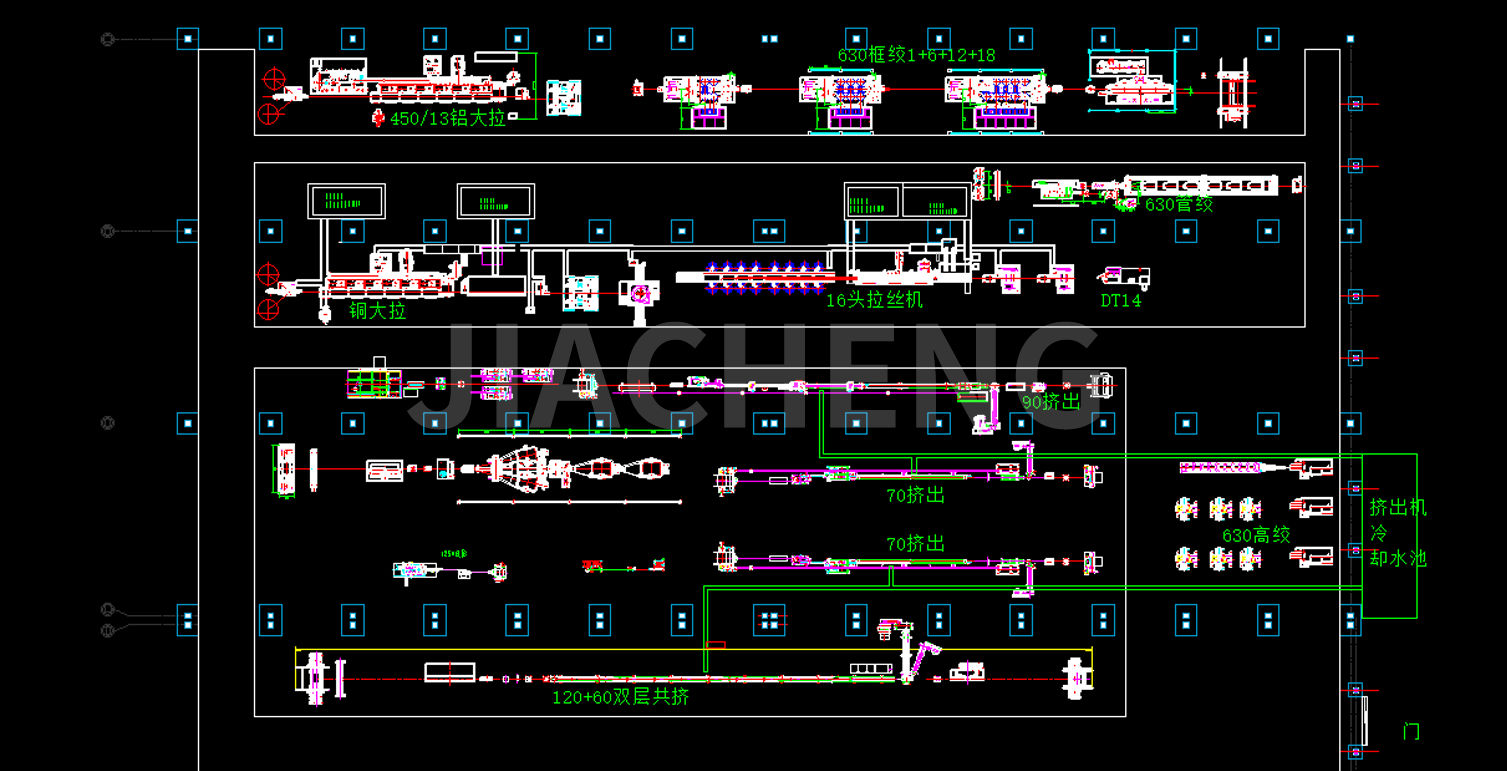

Gambar perencanaan pabrik pelanggan：
(1) Mesin Penghancur Batang Tembaga LHT450/13 Dengan Annealing
Mesin pemecah batang tembaga berkecepatan tinggi JCJX-LHT450/13 adalah menarik batang tembaga biasa berukuran∮8mm ke kawat tembaga lunak∮1,2-3,5mm. Penggulung gambar disusun dalam satu garis yang mampu bekerja terus menerus dengan kecepatan menggambar tinggi. Bagian mekanis dan kontrol kelistrikan saling cocok dan mudah dioperasikan, penggantian cetakan tanpa jeda dan penggantian gulungan secara otomatis. Mesin ini memiliki fitur pengoperasian yang mudah, efisiensi tinggi dan kualitas produk yang baik.
| Tipe Mesin | LHT450/13 | LHT450/11 | LHT450/9 |
| Diameter Saluran Masuk Maks.(mm) | φ8 | φ8 | φ8 |
| Diameter Saluran Keluar (mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. kecepatan garis (m/s） | 25 | 22 | 20 |
| Struktur tubuh | Pemeran yang disetrika |
| Tipe transmisi | Dengan gigi gerinda presisi tinggi |
| Memperbaiki kecepatan penggulung Dia.(mm) | Memperbaiki kecepatan penggulung Dia.(mm) |
| Menggambar penggulung | φ450 |
| Tenaga motor utama (KW) | Dilapisi oleh tungsten |
| Memperbaiki kecepatan motor penggulung (KW) | 280 |
| Jenis pelumasan | 75 |
| Jenis pelumasan | Perendaman |
| Peralatan opsional | 1. Perangkat anil terus menerus 450T 2. Pengambilan ganda 3. Gulungan 4、Pengambilan WS-1000 |
| Perangkat Annealing Berkelanjutan Online |
| Jenis Mesin | 450T | 450 TB |
| Melampirkan Diameter Kawat. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Annealing Tegangan (V) | 0-60 | 0-60 |
| Annealing Saat Ini (A) | 0-6000A (DC) | 0-5000A (AC) |
| Maks. Kecepatan Anil (m/s) | 25 |

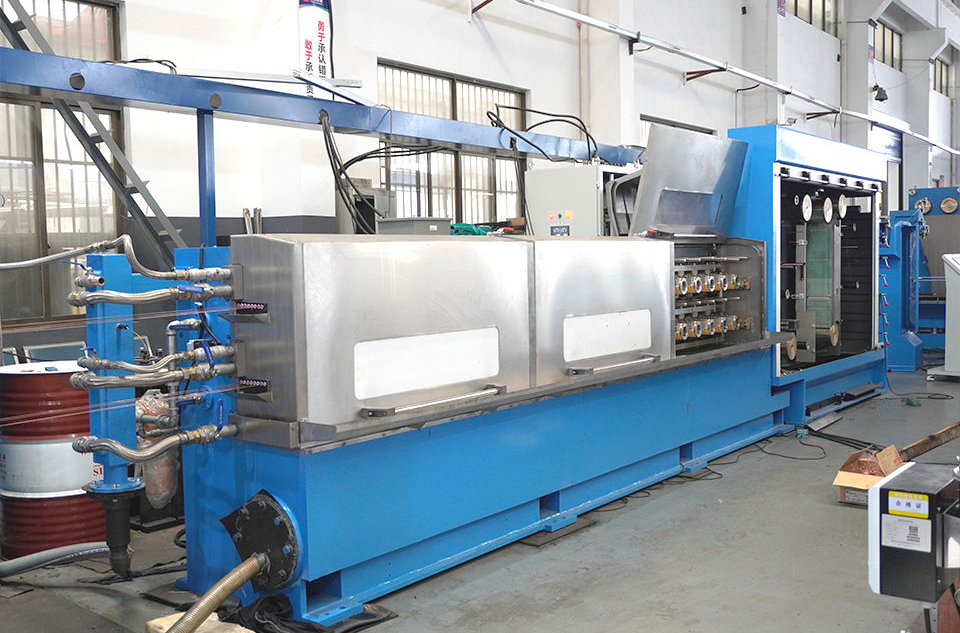

(2) Mesin Menggambar Multi Kawat JCJX-DT21/100.16
Salah satu keunggulan utama mesin drawing multi-kawat adalah produktivitasnya yang tinggi. Dengan menggambar beberapa kabel secara bersamaan, mesin ini meningkatkan output secara signifikan dibandingkan dengan mesin penarikan kabel tunggal tradisional. Mesin drawing multi-kawat serbaguna dan dapat menangani berbagai jenis batang logam dan kumpulan kawat, termasuk tembaga, aluminium, dan paduannya.
Diameter keluaran: Menghasilkan kabel halus 0,15-0,5 mm
| Tipe Mesin | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Kawat Gambar No. | 4 Kabel | 16 Kabel | 20 Kabel |
| Maks. Nomor Mati. | 18 | 24 | 24 |
| Maks. Diameter Saluran Masuk (mm) | Ø1.85 | Ø2.6 | Ø2.6 |
| Diameter Saluran Keluar (mm) | Ø0,25- Ø0,7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| Menggambar Penggulung Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Maks. Kecepatan Menggambar (m/s) | 25 | 30 | 30 |

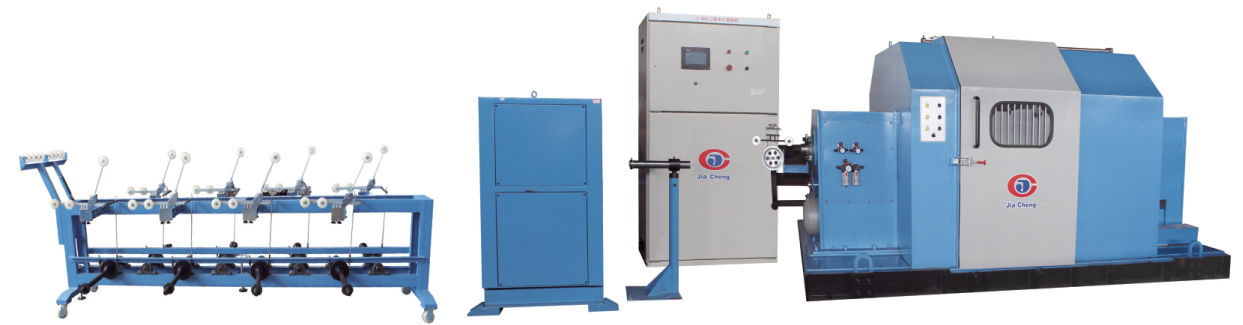

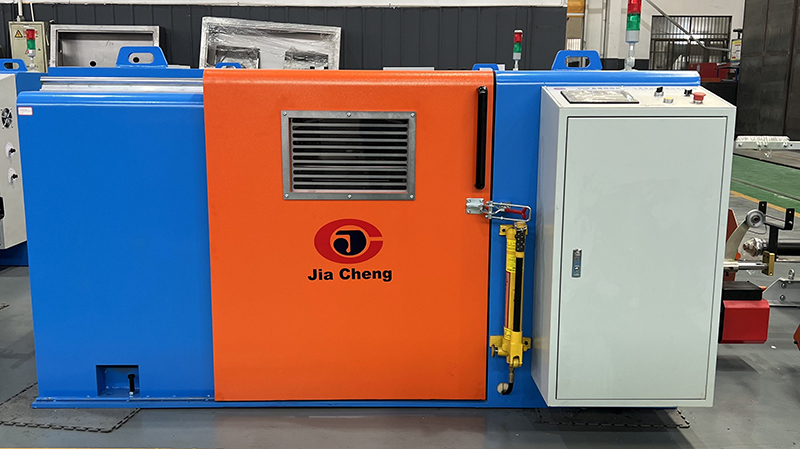

(3) Mesin Bunching Putar Ganda Otomatis JCJX-650P
Ini beradaptasi untuk memutar kawat tembaga telanjang, kawat pelapis timah dan kawat dipernis yang lebih dari 7 helai, Rem magnetik, yang mengerem otomatis ketika kawat putus, ketegangan mengadopsi jenis kopling bubuk magnetik. (Output kontrol PLC)
| Tipe Mesin | JCJX-650P | JCJX-800P | JCJX-1000 |
| Gunakan | Untuk mengikat 7 tembaga telanjang, kawat kaleng, kawat enamel |
| Tipe Kontrol | Kontrol Inverter HMI PLC |
| Area Bagian Memutar (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Kawat Tembaga Dia.(mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0.72-Φ6.0 |
| Memutar Pitch (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Arah Memutar | S atau Z |
| Ketegangan Penerimaan | Ketegangan Dikendalikan oleh kopling magnet |
| Kecepatan Poros Utama Maks (r/mnt) | 2000 | 1200 | 800 |
| Tipe Melintasi | Melintang dan jarak dapat diatur dengan bantalan melintang |
| Pelumasan Bantalan | Pelumasan oli tipis, pendinginan sirkulasi | Melumasi puting dengan minyak bersuhu tinggi | Melumasi puting dengan minyak bersuhu tinggi |
| Jenis Pemuatan & Bongkar Gelendong | Tipe hidrolik |
| Maks. Gelendong Dia. | Φ630 | Φ800 | Φ1000 |
| Unit Berhenti Otomatis | Berhenti otomatis saat mencapai panjang pengaturan, dan kabel putus di dalam dan di luar |
| Rem | Rem magnetik |
| Tenaga Motor (kw) | 7.5 | 11 | 22 |
| Tinggi Pusat Poros Utama (mm) | 850 | 900 | 1100 |

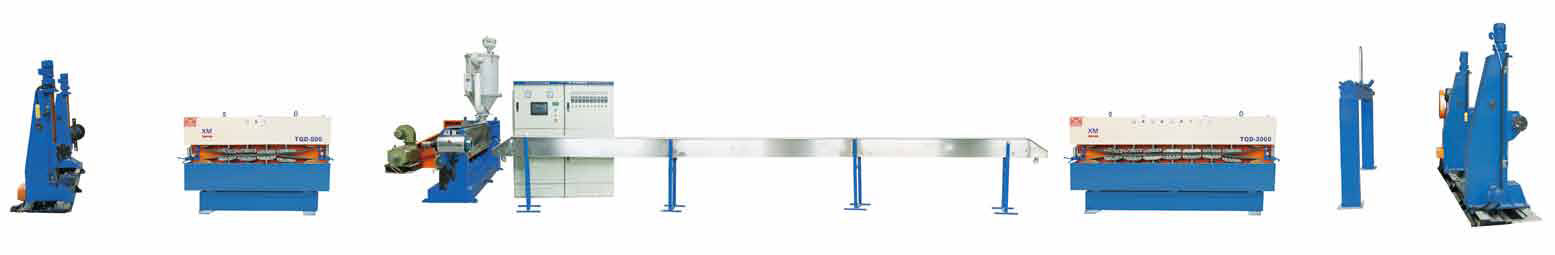

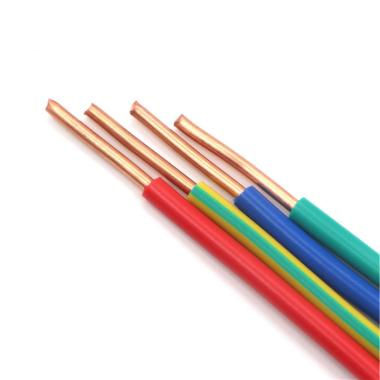

(4) Mesin Ekstruder JCJX-70 35
Desain sekrup yang presisi, tahan lama, tidak berlendir, tidak lepas krom, cepat berubah warna, berkapasitas tinggi, berkualitas tinggi, konsentrisitas kawat lebih dari 90%, dengan presisi tinggi ±0,03. Dengan kontrol PLC layar sentuh, pengoperasian mudah, lebih banyak hommisasi.
1. Penggunaan: digunakan untuk isolasi kabel dengan PVC, LDPE, NYLON, TPU.
2. Lini produksi terdiri dari: pembayaran, mesin utama, kabinet utama, palung tetap, traksi, pengambilan.
3. Suku cadang opsional: ulat, mesin berkilau, pengukur laser pengujian diameter, sekrup LSZH, pengambilan dan pelunasan tipe gantri, pengambilan dan pelunasan tipe poros ujung.
| Ketik | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Sekrup Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rasio L/D Sekrup | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasitas Ekstrusi (kg/jam) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasitas Ekstrusi (kg/jam) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasitas Ekstrusi (kg/jam) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Tenaga Motorik Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kekuatan Total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter Selesai.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ukuran Gelendong Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kekuatan Pembayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Tipe Unit Pengangkutan | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Ulat | Capastan Ulat |
| Kekuatan Unit Pengangkutan | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Akumulator (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Ukuran Gelendong Pengambil (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kekuatan Penerimaan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kecepatan Jalur (m/mnt) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi (m) (P*L*T) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

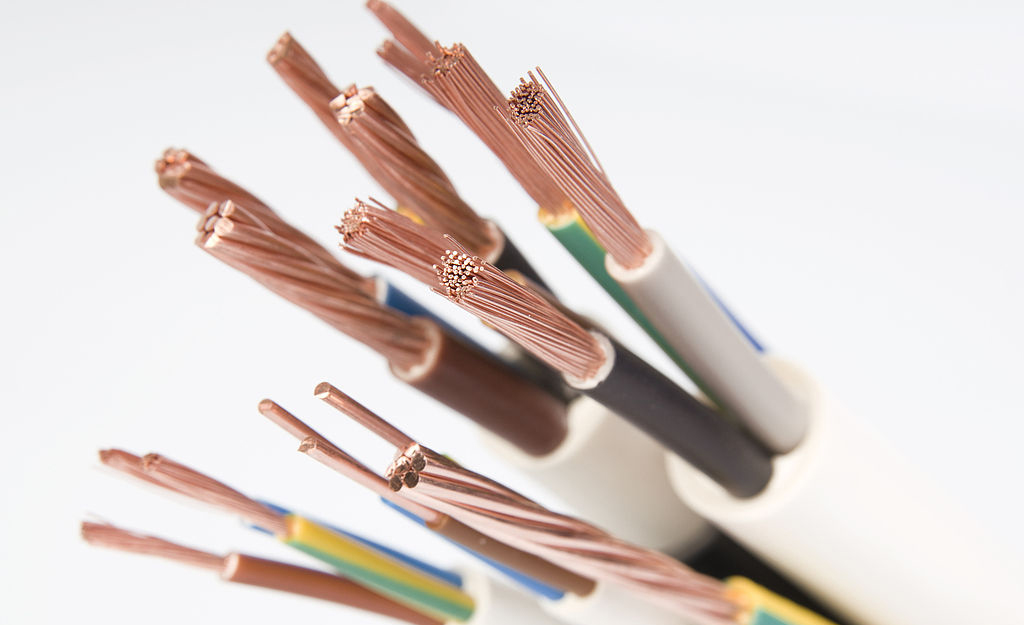

(5) Mesin Putar Tunggal Kantilever JCJX-1000
Cocok untuk semua jenis kabel data, kabel komunikasi, kabel khusus yang dipilin, sekaligus menyelesaikan pembungkus tengah dan pembungkus lateral.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diameter kumparan pembayaran (mm) | Φ400-Φ500-Φ630 |
| Diameter kumparan pengambil (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diameter kawat yang berlaku (mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Tenaga motor utama (kw) | 11 | 15 | 15 | 20 |
| Maks. diameter lay-up (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Nada memutar (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Jumlah putaran (r/mnt) | 1000 | 800 | 600 | 550 |
| Ketegangan penerimaan | Ketegangan pneumatik |
| Gaya melintasi | Regulasi tanpa langkah, sesuai dengan kecepatan putaran gelendong dan gerakan bolak-balik |
| Jarak melintasi (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Arah memutar | S atau Z Direction free designation |
| Jenis pembungkus | Pembungkus kawat tengah atau pembungkus samping |

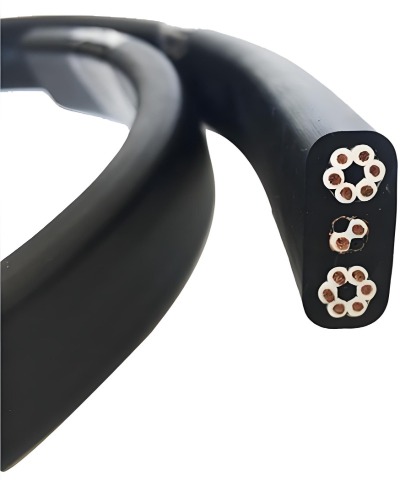

(6) Mesin Ekstruder JCJX-90
Ruang lingkup aplikasi: berlaku untuk produksi kabel berisolasi PVC, menyediakan selubung pelindung untuk kabel inti 2-5 dan kawat datar 2 * 1,5 mm2
| Ketik | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Sekrup Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rasio L/D Sekrup | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasitas Ekstrusi (kg/jam) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasitas Ekstrusi (kg/jam) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasitas Ekstrusi (kg/jam) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Tenaga Motorik Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kekuatan Total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter Selesai.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ukuran Gelendong Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kekuatan Pembayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Tipe Unit Pengangkutan | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Ulat | Capastan Ulat |
| Kekuatan Unit Pengangkutan | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Akumulator (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Ukuran Gelendong Pengambil (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kekuatan Penerimaan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kecepatan Jalur (m/mnt) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi (m) (P*L*T) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
