Solusi Satu Atap Untuk memproduksi kabel inti tunggal berukuran 1,5-2,5 persegi

Pengantar Produk

Dari batang tembaga 8mm hingga kabel inti tunggal berukuran 1,5-2,5 persegi

Paket ini diberikan kepada salah satu klien kami dari Ghana:

Mulai dari penandatanganan kontrak dengan pelanggan kami,

Menyelesaikan produksi mesin dan penerimaan pelanggan,

Mengatur transportasi kontainer,

Mengatur insinyur untuk debugging

Sekitar 6 bulan kemudian, pelanggan kami memulai produksi normalnya.

Hubungi Kami

SEBELUMNYA：Desain seluruh rencana produksi untuk kawat inti 0,5-6mm² 2-5 dan kawat datar 2 * 1,5mm² SELANJUTNYA：Solusi produksi untuk kabel tahan api dua inti

Fitur
Spesifikasi

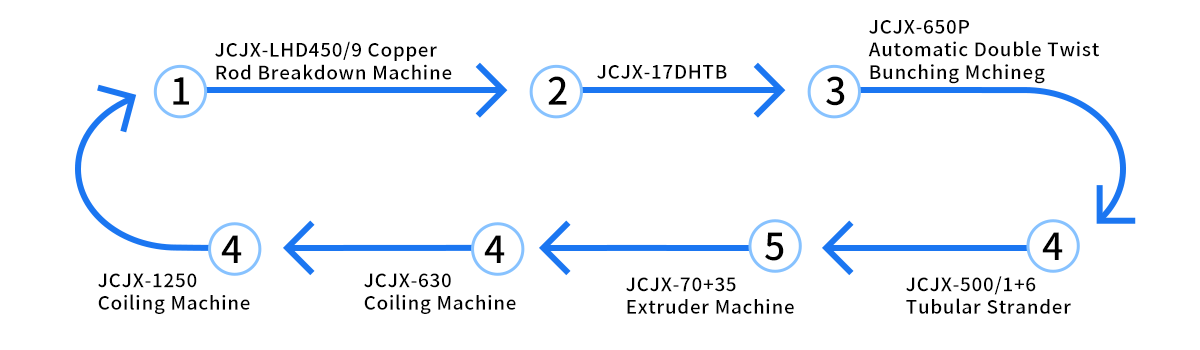

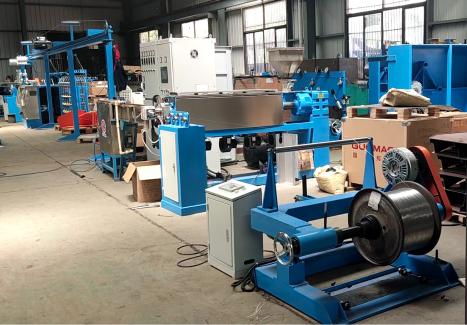

Ada total tujuh jalur produksi seperti yang ditunjukkan pada gambar berikut:

1. Mesin Pemecah Batang Tembaga JCJX-LHD450/9

2. JCJX-17DHTB

3. Mesin Bunching Putar Ganda Otomatis JCJX-650P

4. JCJX-500/1 6 Untai Berbentuk Tabung

5. Mesin Ekstruder JCJX-70 35

6. Mesin Melingkar JCJX-630

7. Mesin Melingkar JCJX-1250

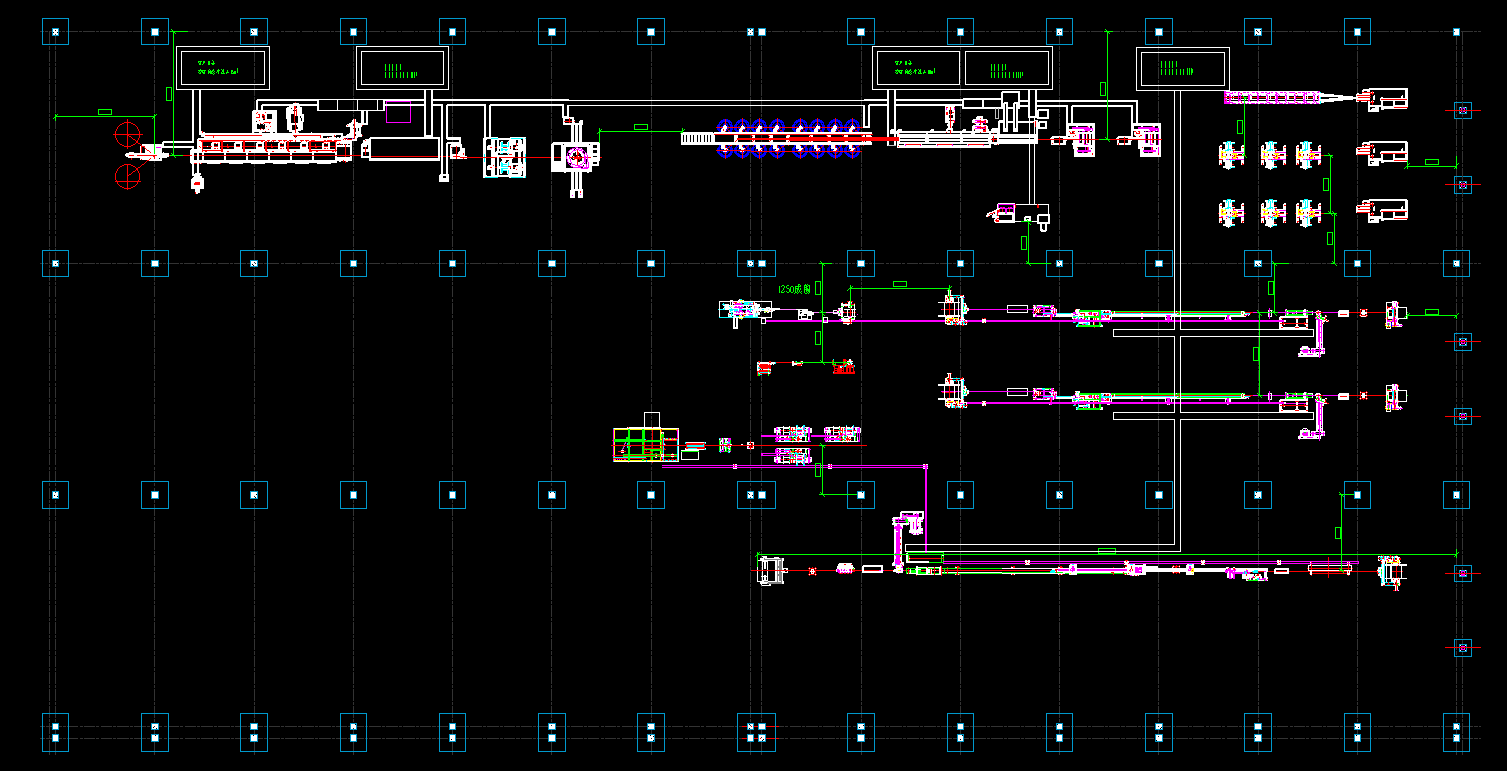

Gambar perencanaan pabrik pelanggan

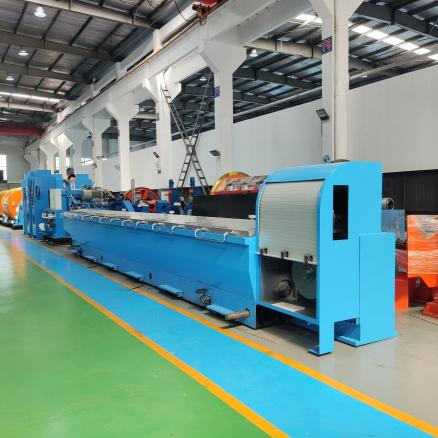

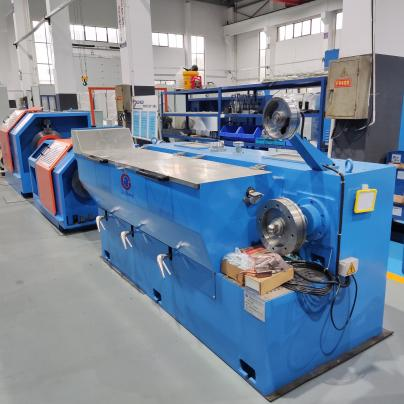

JCJX-LHD450/9

Mesin Pemecah Batang Tembaga LHT450 merupakan peralatan menggambar yang menarik kawat tembaga dengan diameter 8mm hingga 1,2mm-4,0mm. Ia memiliki bodi gearbox cor besi, beroperasi dengan kebisingan rendah, dan dilapisi dengan tungsten karbida di permukaannya.

Diameter saluran masuk maksimum: Φ 8mm

Diameter keluaran: Φ 1.2mm~ Φ 4.0mm, Φ 1.5mm~ Φ 4.0mm, Φ 2.1mm~ Φ 4.0mm.

Tipe Mesin	LHT450/13	LHT450/11	LHT450/9
Diameter Saluran Masuk Maks.(mm)	φ8	φ8	φ8
Diameter Saluran Keluar (mm)	φ1.2-4.0	φ1.5-4.0	φ2.1-4.0
Max.Die No.	13	11	9
Maks. kecepatan garis (m/s）	25	22	20
Struktur tubuh	Pemeran yang disetrika
Tipe transmisi	Dengan gigi gerinda presisi tinggi
Perbaiki kecepatan penggulung Dia. (mm)	Perbaiki kecepatan penggulung Dia. (mm)
Menggambar penggulung	φ450
Tenaga motor utama (KW)	Dilapisi dengan tungsten
Memperbaiki kecepatan motor penggulung (KW)	280
Jenis pelumasan	75
Jenis pelumasan	Perendaman
Peralatan opsional	1. Perangkat anil berkelanjutan 450T 2. Pengambilan ganda 3. Penggulung 4、Pengambilan WS-1000

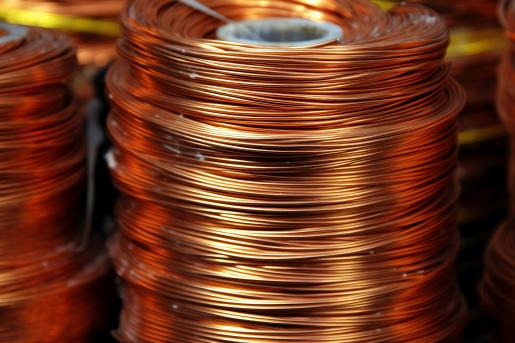

JCJX-17DHTB

Kecepatan penarikan adalah antara mesin penarikan kawat berkecepatan tinggi dan kecepatan rendah. Dilengkapi dengan perangkat anil kontinu, yang dapat melakukan perlakuan panas online pada kawat selama proses menggambar untuk menghilangkan pengerasan kerja dan mengembalikan plastisitas logam.

1. Sistem kontrol tegangan otomatis inverter ganda.

2. Menyatukan 250 rangka utama besi cor, mesin presisi, tanpa guncangan.

3. Penggulung diolah dengan tungsten tahan aus.

4. Cocok untuk continuous annealer, mesin pengambil dengan dan tanpa poros, dan mesin coiler.

Jenis mesin	280/13DH	300/9DH	250/17DH	260/17D
Maks. Diameter Saluran Masuk (mm)	Φ3.5
Diameter Saluran Keluar (mm)	Φ0,65-2,80	Φ1.2-2.8	Φ0.4-1.6	Φ0.4-1.2
Maks. Nomor Mati.	13	9	17	17
Maks. Kecepatan Jalur (m/mnt)	2000	1200	1800	1200
Struktur Tubuh	cor yang disetrika
Rasio slip mesin	20%	18%	20%	18%
Tipe Transmisi	280	300	250	260
Kecepatan Tetap Capstan Dia. (mm)	Dengan gigi gerinda presisi tinggi			Secara rantai
Daya Motor Pengambil (KW)	11(15)			11
Jenis Pelumasan	Perendaman penuh		Jenis semprotan
Ukuran Gelendong Pengambil (mm)	Φ500/Φ630(Bore adalah Φ127mm) atau diubah sesuai kebutuhan
Peralatan Opsional	1. Perangkat anil berkelanjutan 2. Penggulung

Perangkat Annealing Berkelanjutan Online
Ketik	350T	250T/B	250T/A
Struktur Mesin	Horisontal	Vertikal	Vertikal
Diameter Roda Annealing (mm)	Φ350	Φ250	Φ250
Kawat Anneal Dia.(mm)	Φ0.8-Φ2.8	Φ0.6-Φ2.2	Φ0.4-Φ1.6
Jenis Perlindungan Anil	Uap atau Nitrogen
Tegangan Anneal	0-65V(DC)	0-60V(DC)
Anil Saat Ini	0-2500A(DC)	0-(2000A,1500A,1200A)(DC)

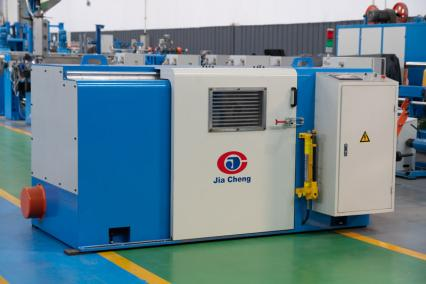

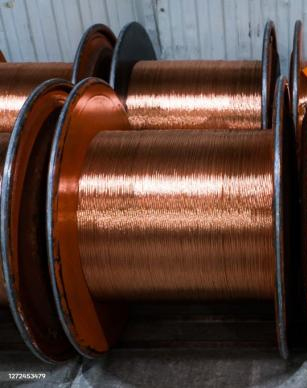

Mesin Bunching Putar Ganda Otomatis JCJX-650P

Hal ini disesuaikan untuk memelintir kawat tembaga telanjang, kawat berlapis timah dan kawat dipernis, yang jumlahnya lebih dari 7 helai. Rem magnet, yang mengerem secara otomatis saat kabel putus, mengadopsi jenis kopling bubuk magnet. (keluaran kontrol PLC).

1. Transduser mengadopsi merek INOVANCE, Bearing adalah merek impor.

2. Motor mengadopsi merek kelas satu nasional

3. Tegangan rendah on-off, rem mengadopsi merek kelas atas dalam dan luar negeri.

Tipe Mesin	JCJX-300P	JCJX-500P	JCJX-500PB
Gunakan	Untuk mengikat 7 tembaga telanjang, kawat kaleng, kawat enamel
Tipe Kontrol	Kontrol Inverter HMI PLC
Area Bagian Memutar (mm2)	0,035-0,45	0,05-2,50	0,05-4,00
Kawat Tembaga Dia.(mm)	Φ0,05-Φ0,25	Φ0,10-Φ0,45	Φ0,10-Φ0,52
Memutar Pitch (mm)	2.00-17.17	6.30-50.40	6.30-80.5
Arah Memutar	S atau Z
Ketegangan Penerimaan	Ketegangan Dikendalikan oleh kopling magnet
Kecepatan Poros Utama Maks (r/mnt)	3000	3000	2500
Tipe Melintasi	Melintang dan jarak dapat diatur dengan bantalan melintang
Pelumasan Bantalan	Melumasi puting dengan minyak bersuhu tinggi	Pelumasan oli tipis, pendinginan sirkulasi
Jenis Pemuatan & Bongkar Gelendong	Tipe hidrolik
Maks. Gelendong Dia.	Φ300	Φ500	Φ500
Unit Berhenti Otomatis	Berhenti otomatis saat mencapai panjang pengaturan, dan kabel putus di dalam dan di luar
Rem	Rem magnetik
Tenaga Motor (kw)	4	5.5	5.5
Tinggi Pusat Poros Utama (mm)	630	700	700

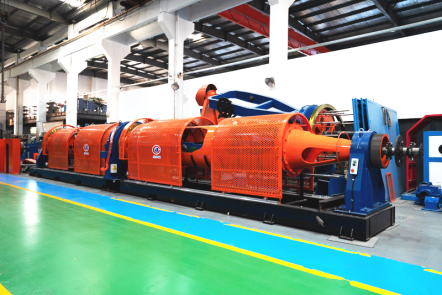

JCJX-500/1 6 Strander Berbentuk Tabung

Mesin ini digunakan untuk membuat kawat pilin tembaga, kawat pilin aluminium inti baja, dan tali baja. Mesin ini juga dapat digunakan untuk kawat baja pilin dan kawat berinsulasi.

Menurut model yang berbeda, diameter luar puntiran maksimum dapat dipilih: 12mm dan 15m Menurut model yang berbeda, kisaran nada putar adalah 20~181, 20~331, 36~274

1. Beroperasi dengan nyaman, kontrol inverter PLC HMI.

2. Biaya rendah dan efisiensi tinggi.

3. Kecepatan tinggi, kapasitas tinggi.

4. Mesin ini digunakan untuk membuat kawat pilin tembaga, kawat pilin aluminium inti baja, dan tali baja. Mesin ini juga dapat digunakan untuk kawat baja pilin dan kawat berisolasi.

Jenis mesin	tipe 400	tipe 500	Tipe 630
Diameter kawat tembaga tunggal	Ø1.0-2.5mm	Ø 1,3-4,5 mm
Diameter kawat baja tunggal	Ø1.5-3.0	Ø1.3-3.5mm
Diameter kawat aluminium tunggal	Ø1.5-4.0mm	Ø1.8-5mm
Max terdampar dia.	12mm	15mm
Rentang nada	20-181mm	20-331mm	36-274mm
Kecepatan putar tabung	700r/menit	Tipe bantalan besar 600r/menit	Tipe bantalan besar 500r/menit
Kecepatan putar tabung	700r/menit	Roda pendukung 500r/mnt	Roda pendukung 350r/mnt
Diameter roda traksi	Ø800 400mm	Ø1250mm	Ø1250mm
Gelendong pembayaran di dalam strander	400mm	500mm	630mm
Ukuran gelendong pengambilan	PN800-1250mm	PN800-1600mm	PN1200-2000mm

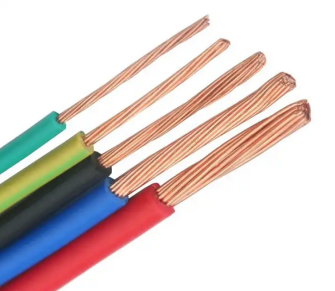

Mesin Ekstruder JCJX-70 35

Desain sekrup yang presisi, tahan lama, tidak berlendir, tidak lepas krom, cepat berubah warna, berkapasitas tinggi, berkualitas tinggi, konsentrisitas kawat lebih dari 90%, dengan presisi tinggi ±0,03. Dengan kontrol PLC layar sentuh, pengoperasian mudah, lebih banyak hommisasi.

1. Penggunaan: digunakan untuk isolasi kabel dengan PVC, LDPE, NYLON, TPU.

2. Lini produksi terdiri dari: pembayaran, mesin utama, kabinet utama, palung tetap, traksi, pengambilan.

3. Suku cadang opsional: ulat, mesin berkilau, pengukur laser pengujian diameter, sekrup LSZH, pengambilan dan pelunasan tipe gantri, pengambilan dan pelunasan tipe poros ujung.

Ketik	JCJX-30	JCJX-40	JCJX-50	JCJX-60	JCJX-70	JCJX-80	JCJX-90
Sekrup Dia.(mm)	Ø30	Ø40	Ø50	Ø60	Ø70	Ø80	Ø90
Rasio L/D Sekrup	25:1	25:1	25:1	25:1	25:1	25:1	25:1
Kapasitas Ekstrusi (kg/jam) PVC	25	40	80	100	130	200	240
Kapasitas Ekstrusi (kg/jam) LDPE	16	20	40	53	86	122	133
Kapasitas Ekstrusi (kg/jam) PP	13	17	34	41	68	96	124
Tenaga Motorik Utama	5.5	7.5	11	18.5	22-37	30-55	37-75
Kekuatan Total	21	24	28	42	50	65	75-113
Diameter Selesai.(mm)	0,2-1	0,4-3	0,8-5	1-8	2-12	3-25	5-35
Ukuran Gelendong Bayar (mm)	300/400	300/500	400/630	500/630	500/630	500/630	630/800
Kekuatan Pembayar	2.2	3.7	3.7	3.7	3.7	5.5/7.5	7.5/11
Tipe Unit Pengangkutan	Capastan	Capastan	Capastan	Capastan	Capastan	Capastan Ulat	Capastan Ulat
Kekuatan Unit Pengangkutan	1.5	2.2	2.2	3.7	3.7	5.5	5.5
Panjang Akumulator (m)	220	220	220	220	220	220	220
Ukuran Gelendong Pengambil (mm)	400/500	400/630	400/630	500/630	630/800	800/1000	630/1250
Kekuatan Penerimaan	2.2	2.2	2.2	2.2	3.7	3.7	5.5
Kecepatan Jalur (m/mnt)	10-650	10-650	10-650	10-650	10-500	10-350	10-250
Dimensi (m) (PLT)	201.52.1	201.62.1	201.72.1	202.52.1	252.52.1	253.22.1	303.62.1
Berat (T)	5	6	8	8	8.5	7-9	9-12

Mesin Melingkar JCJX-630/1250

Hal ini terutama digunakan untuk menggulung gulungan panjang kabel atau kabel menjadi gulungan untuk memfasilitasi pengemasan, transportasi, dan penggunaan selanjutnya.

Fitur:

1. Ketegangan otomatis dapat mengontrol unit pembayaran, kabel disusun tepat pada gelendong.;

2. Mengadopsi set pembayaran otomatis, kabel pembayaran sudah beres.

3. Efisiensi tinggi, umumnya menghasilkan 700 dalam 8 jam, angkat tiga kali.

Model	Φ630mm	Φ1250mm	Φ1250-Φ1600mm
Rentang kabel yang berlaku	0,5-6mm2	10-70mm2	10-240mm2
Melewati ketegangan	Secara otomatis
Kecepatan motor utama	0-600 putaran/mnt	0-300 putaran/menit	0-300 putaran/menit
Memuat jenis spul	Tipe tuas	Tipe listrik	Tipe listrik
Model bibbin pembayaran	Φ400-630mm	Φ800-1250mm	Φ1000-1600mm
Mengetuk model	Diameter Luar.≤320mm Diameter Dalam. 120mm Lebar30-100mm	Diameter Luar≤600mm Diameter Dalam. 200300mm Lebar60-150mm 150-200mm	50-250
Kekuatan	2.2kw	3kw	4kw
Struktur penghitung meter	Ketik of wheel pressure	Tipe roda ganda dengan tekanan udara	Roda ganda mengetik dengan tekanan udara
Jenis induksi/ Akurasi pengukuran	Encoder putar/0,5%	Encoder putar/0,5%	Encoder putar/0,5%
