Total ada empat lini produksi, dan rinciannya sebagai berikut:
1. Ekstruder Silikon JCJX-65 Ekstrusi kawat inti

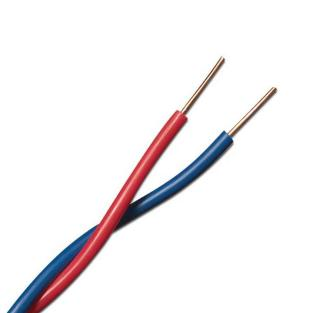

2. Mesin Putar Tunggal Kantilever JCJX-1000 Memutar kawat inti
3. Ekstruder JCJX-80 Ekstrusi selubung
4. Mesin Melingkar JCJX-1250 Melingkar

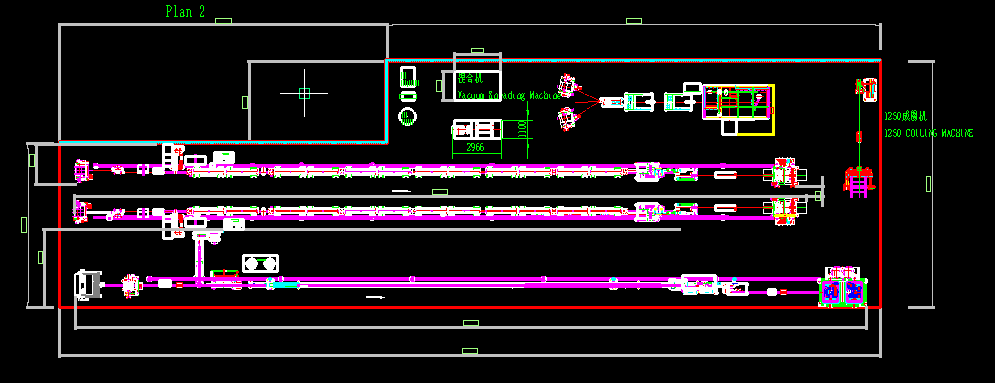

Gambar perencanaan pabrik pelanggan
Jiangsu Jiacheng Technology Co., Ltd. telah berkomitmen untuk pengembangan industri peralatan manufaktur kabel sejak didirikan pada tahun 1990. Kami adalah perusahaan profesional yang memproduksi berbagai jenis peralatan manufaktur kawat dan kabel seperti mesin wire drawing, mesin puntir, mesin ekstruder, mesin penggulung dan pembungkus, mesin stranding, mesin anil dan tinning serta mesin pembuat kawat dan kabel terkait lainnya.

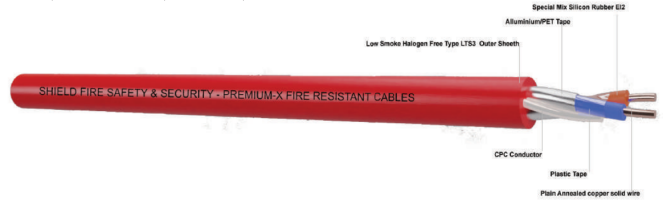

Baru-baru ini, perusahaan kami berhasil mencapai perjanjian kerja sama dengan pelanggan di Uni Emirat Arab dan menyampaikan rencana lengkap untuk produksi lini produksi kabel tahan api 2-inti seluas 1,5-2,5 meter persegi. Selama proses penerimaan, pelanggan sangat menghargai kinerja mekanik, kualitas, dan berbagai layanan purna jual perusahaan kami, dan menantikan kerjasama lebih lanjut dengan Teknologi Jiacheng di masa depan.

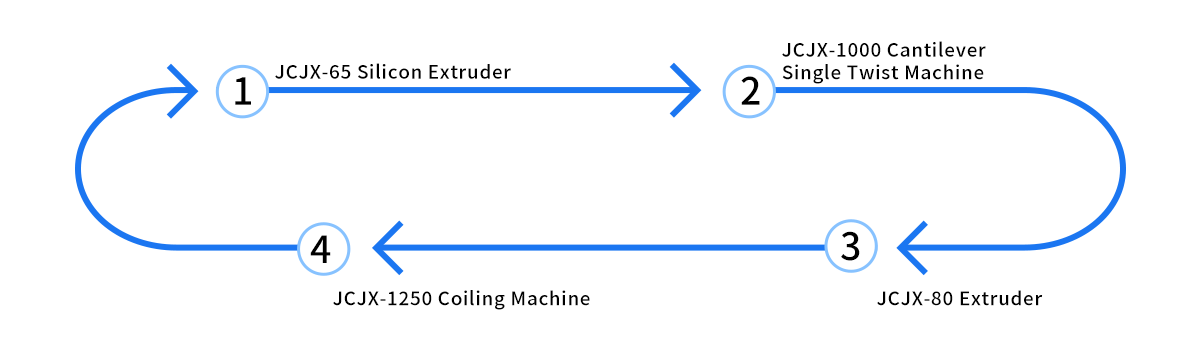

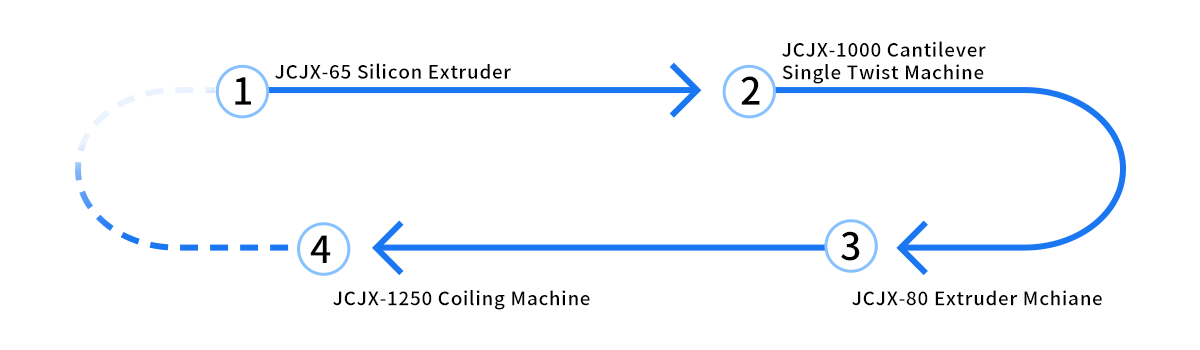

Proses lini produksi:
Seluruh cetak biru perencanaan

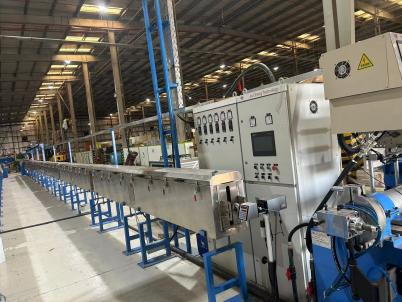

Ekstruder Silikon JCJX-65
Berlaku untuk semua jenis kabel karet silikon suhu tinggi dan selubung suhu tinggi.
1. Kontrol layar sentuh PLC, penyesuaian dan pemantauan parameter seluruh lini produksi.
2. Karet silikon menggunakan sekrup dan laras, judul bab dan cetakan untuk mencegah vulkanisasi bagian dalam.
3. Karet silikon yang digunakan menghindari penyesuaian die-head, kontrol otomatis sistem pendingin air atau kontrol manual.
4. Dengan sistem umpan balik pengujian presisi untuk memastikan diameter kawat yang akurat sehingga dapat mengurangi biaya.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Tenaga mesin utama (kw) | 11 | 22 | 37 | 45 |
| Kapasitas ekstrusi (kg/jam) | 30 | 80 | 135 | 260 |
| Diameter sekrup (mm) | φ45 | Φ70 | φ90 | φ120 |
| Rasio sekrup L/D | 12:1 | 14:1 | 14：1 | 14:1 |
| Ukuran gelendong pembayaran (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Ukuran konduktor (mm) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| Ukuran kabel jadi (mm) | φ0,8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| Panjang tangki vulkanisasi (m) | 12 | 16 | 24 | 24 |
| Kekuatan pemanas | Bagian 36kw | Bagian 48kw | Bagian 72kw | Bagian 84kw |
| Motor traksi (kw) | 2.2 | 4 | 7.5 | 11 |
| Kecepatan produksi (m/mnt) | 10-200 | 10-200 | 4-40 | 4-40 |
| Ukuran kumparan pengambilan (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

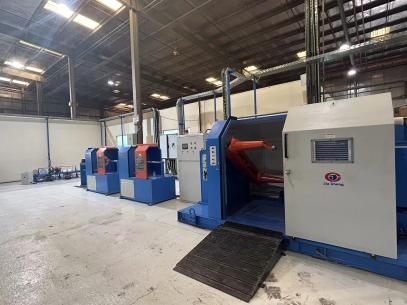

Mesin Putar Tunggal Kantilever JCJX-1000
Digunakan untuk semua jenis kabel dan pembungkusnya dan juga digunakan untuk semua jenis konduktor lunak dan kabel komputer, kabel pengontrol kabel ruber seperti KVVRP, KVVR, RVV, KVV.
1) Lebih stabil, efisiensi produksi tinggi, kebisingan rendah dan mudah dioperasikan.
2) Dapat memutar kabel dan kawat tembaga.
3) Memutar dan membungkus secara bersamaan.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diameter kumparan pembayaran (mm) | Φ400-Φ500-Φ630 |
| Diameter kumparan pengambil (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diameter kawat yang berlaku (mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Tenaga motor utama (kw) | 11 | 15 | 15 | 20 |
| Maks. diameter lay-up (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Nada memutar (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Jumlah putaran (r/mnt) | 1000 | 800 | 600 | 550 |
| Ketegangan penerimaan | Ketegangan pneumatik |
| Gaya melintasi | Regulasi tanpa langkah, sesuai dengan kecepatan putaran gelendong dan gerakan bolak-balik |
| Jarak melintasi (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Arah memutar | Sebutan bebas arah S atau Z |
| Jenis pembungkus | Pembungkus kawat tengah atau pembungkus samping |

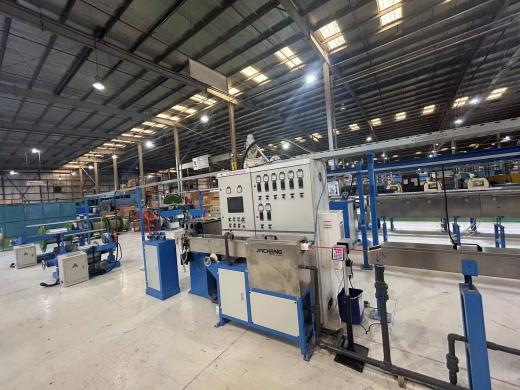

Ekstruder JCJX-80
Ini digunakan untuk isolasi kawat & kabel dengan PVC, LDPE, NYLON, TPU. Juga dapat berupa peralatan dengan judul bab ekstrusi rangkap tiga dan lapisan ganda.
1. Lini produksi terdiri: pelunasan, mesin utama, kabinet utama, bak tetap, bak bergerak, akumulator, traksi, pengambil, penguji percikan.
2. Bagian opsional: pembayaran aktif, pra-pemanas, mesin bubuk, pengukur laser pengujian diameter, sekrup LSZH, mesin pengambil, penggulungan dan pembungkus gelendong tunggal dan ganda.
3. Fitur: desain sekrup yang presisi, tahan lama, tidak berlendir, tidak lepas krom, cepat berubah warna, dengan kapasitas tinggi, kualitas tinggi, konsentrisitas kawat lebih dari 90%, dengan presisi tinggi ± 0,03. Dengan kontrol PLC layar sentuh, pengoperasian mudah, lebih banyak hommisasi.
| Ketik | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Sekrup Dia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rasio L/D Sekrup | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapasitas Ekstrusi (kg/jam) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapasitas Ekstrusi (kg/jam) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapasitas Ekstrusi (kg/jam) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Tenaga Motorik Utama | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Kekuatan Total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diameter Selesai.(mm) | 0,2-1 | 0,4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Ukuran Gelendong Bayar (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Kekuatan Pembayar | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| Tipe Unit Pengangkutan | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Ulat | Capastan Ulat |
| Kekuatan Unit Pengangkutan | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Panjang Akumulator (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Ukuran Gelendong Pengambil (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Kekuatan Penerimaan | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Kecepatan Jalur (m/mnt) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensi (m) (P*L*T) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| Berat (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

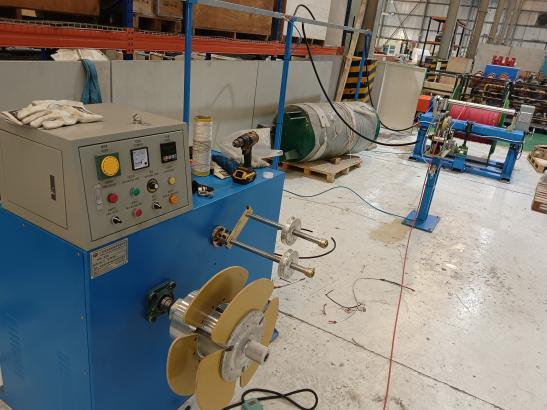

Mesin Melingkar JCJX-1250
Hal ini terutama digunakan untuk menggulung gulungan panjang kabel atau kabel menjadi gulungan untuk memfasilitasi pengemasan, transportasi, dan penggunaan selanjutnya.
Fitur:
1. Ketegangan otomatis dapat mengontrol unit pembayaran, kabel disusun tepat pada gelendong.;
2. Mengadopsi set pembayaran otomatis, kabel pembayaran sudah beres.
3. Efisiensi tinggi, umumnya menghasilkan 700 dalam 8 jam, angkat tiga kali.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Rentang kabel yang berlaku | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Melewati ketegangan | Secara otomatis |
| Kecepatan motor utama | 0-600 putaran/mnt | 0-300 putaran/menit | 0-300 putaran/menit |
| Memuat jenis spul | Tipe tuas | Tipe listrik | Tipe listrik |
| Model bibbin pembayaran | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Mengetuk model | Diameter Luar.≤320mm Diameter Dalam. 120mm Lebar30-100mm | Diameter Luar≤600mm Diameter Dalam. 200300mm Lebar60-150mm 150-200mm | 50-250 |
| Kekuatan | 2.2kw | 3kw | 4kw |
| Struktur penghitung meter | Ketik of wheel pressure | Tipe roda ganda dengan tekanan udara | Roda ganda mengetik dengan tekanan udara |
| Jenis induksi/ Akurasi pengukuran | Encoder putar/0,5% | Encoder putar/0,5% | Encoder putar/0,5% |
